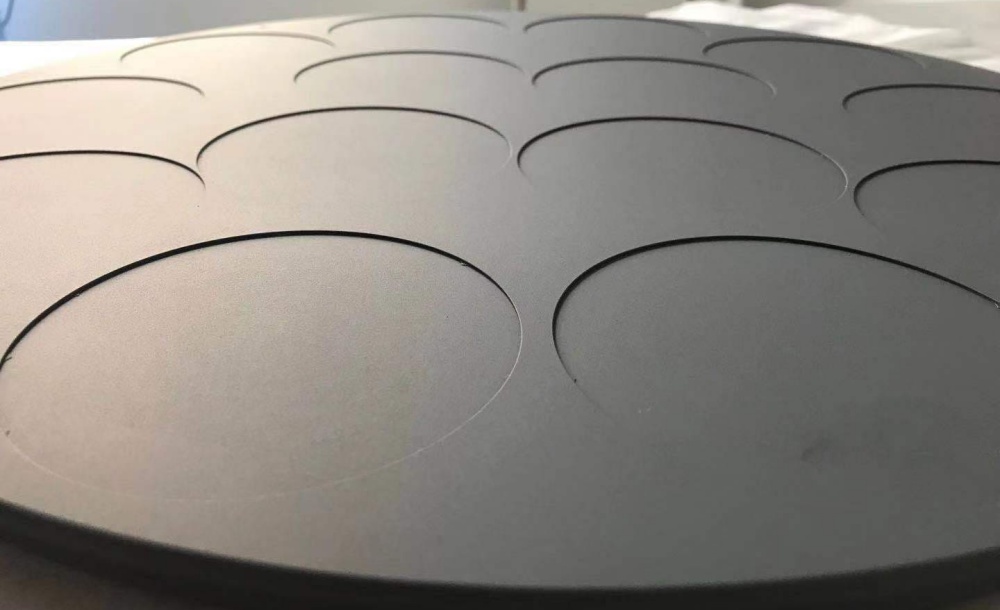

Ⅰ. Mi az a grafit szuszceptor?

A grafit szuszceptor a magas hőmérsékletű ipari folyamatok kulcsfontosságú eleme, amelyet elektromágneses energia (pl. rádiófrekvenciás vagy mikrohullámú sugárzás) elnyelésére és hővé alakítására terveztek. Fűtőelemként vagy hővezetőként működik, szabályozott, egyenletes hőmérsékletű környezetet teremtve a feldolgozott anyag számára.

Főbb jellemzők:

Anyaga: Nagy tisztaságú grafitból vagy tűzálló anyagokkal (pl. SiC, TaC) bevont grafitból.

Funkció: Hatékonyan alakítja át az energiát hővé, miközben ellenáll a hősokknak és a kémiai korróziónak.

Kialakítás: Jellemzően lemezek, lemezek vagy egyedi geometriák alakúak, hogy megfeleljenek a speciális felszerelési követelményeknek.

Ⅱ. Mire használják a grafit szuszceptorokat?

A Semixlab grafit szuszceptorok nélkülözhetetlenek a fejlett félvezető- és anyaggyártásban. Íme a fő alkalmazásaik:

1. Epitaxiális növekedés (EPI)

Szilícium epitaxia:

A grafit szuszceptorokat elsősorban kémiai gőzfázisú leválasztásos (CVD) reaktorokban használják egykristályos szilíciumrétegek szilíciumlapkákon történő növesztésére. A szuszceptor egyenletes melegítést biztosít, lehetővé téve a rétegvastagság és az adalékolás pontos szabályozását.

Gallium-nitrid (GaN) epitaxia:

Kritikus a GaN alapú eszközök (pl. LED-ek, teljesítményelektronika) gyártásához. A grafit szuszceptorok ellenállnak a MOCVD (Metal Organic Chemical Vapor Deposition) rendszerekben a GaN növekedéséhez szükséges magas hőmérsékleteknek (>1,000°C).

2. MOCVD (Metal Organic CVD)

A GaN, GaAs vagy InP eszközök gyártásában a grafit szuszceptorok stabil fűtést biztosítanak a fém szerves prekurzorok lebontásához és vékony filmrétegek lerakódásához a hordozókon.

3. Rapid Thermal Processing (RTP)

Lágyításhoz, oxidációhoz vagy adalékanyag aktiválási lépésekhez használják. A szuszceptor gyors fűtési/hűtési képességei minimalizálják a hőköltséget, ami kritikus fontosságú a fejlett CMOS és memóriaeszközök gyártása szempontjából.

4. Egyéb alkalmazások

SiC kristálynövekedés: Nagy tisztaságú grafit szuszceptorokat használnak a szublimációs kemencékben a szilícium-karbid tuskó növekedésére.

Gyémántszintézis: Biztosítja a CVD gyémántgyártáshoz szükséges magas hőmérsékletű környezetet.

III. A grafit szuszceptor típusok teljesítménybeli különbségei

A grafit szuszceptorokat olyan bevonatokkal módosították, amelyek javítják teljesítményüket bizonyos környezetben. Itt egy összehasonlítás:

Alkalmazási forgatókönyvek

Nagy tisztaságú grafit:

Inert gázokban való felhasználásra (pl. Si-epitaxia, gyémántszintézis).

Alacsony költségű lehetőség korrozív gázok nélküli folyamatokhoz.

SiC bevonatú grafit:

MOCVD-hez GaAs vagy LED gyártáshoz (ellenálló a plazmamaratással és a HCl melléktermékekkel szemben).

RTP oxigéntartalmú környezetben.

TaC bevonatú grafit:

GaN MOCVD: ellenáll a Cl₂ alapú prekurzoroknak és a magas hőmérsékletnek.

SiC epitaxia: ellenáll a Si-gőz korróziónak a szublimációs növekedés során.

Ⅳ. Miért fontos a felületi bevonat?

SiC bevonat: védőréteget képez az oxidáció és a vegyi támadás ellen, meghosszabbítva a szuszceptor élettartamát reaktív gázkörnyezetben.

TaC bevonat: kiváló stabilitást biztosít halogénben gazdag környezetben (a GaN és SiC folyamatokban közös), megakadályozva a grafit korrózióját és szennyeződését.
