GaN / GaAs CVD SiC bevonatú epitaxiális szuszceptor hordozó

Az alapvető konstrukció meglehetősen egyszerű. Nagy sűrűségű, izosztatikus grafitmagot használunk, és CVD-vel egy vastag β-SiC réteget növesztünk rá. Ez biztosítja a grafit kívánt hővezető képességét, míg a SiC külső réteg kezeli a kémiai folyamatokat. Az NH₃-t, H₃-t és bármi mást, amit a folyamat okoz, a bevonat mindezt távol tartja az alatta lévő grafittól. Az eredmény egy olyan alkatrész, amely ellenáll a GaN, GaAs, Micro-LED, RF és teljesítmény-félvezető gyárakban.

Mi teszi őket működőképessé a való világban?

A tisztaság tekintetében: válogatósak vagyunk a grafit alapanyaggal kapcsolatban. Az általunk használt izosztatikus minőségek tiszták, a CVD SiC bevonat pedig nagyon sűrűvé válik. A fémszennyeződés olyan alacsony, hogy nem kell aggódni amiatt, hogy eltömíti a nagy tisztaságú epitaxiális kamrát.

A termikus viselkedés ugyanilyen fontos. Nagy hangsúlyt fektetünk a termikus profil illesztésére, hogy a lapka felületén egyenletes hőmérséklet legyen. Hosszú futtatások magas hőmérsékleten, gyors felmelegítés és lehűlés – a szuszceptor mindvégig méretstabil marad. Ez az állandóság a vastagság egyenletességében és az összetétel-szabályozásban is megmutatkozik futtatásról futtatásra.

A GaN MOCVD-ben valószínűleg a legnagyobb aggodalomra ad okot a kémiai támadás. Ha valaha is láttál már csupasz grafit alkatrészt néhány ciklus után elkopni, akkor tudod, mire gondolok. A SiC bevonat megváltoztatja ezt a dinamikát. Sokkal jobban ellenáll a folyamatgázoknak, és mivel az öregedés során nem hullik belőle anyag, kevesebb részecske lebeg a kamrában. Tisztább kamra, jobb hozamok – ennyire egyértelmű.

Mechanikailag a bevonat tapad. Sok munkát fektettünk a tapadásba, így még hősokk hatására sem keletkezik hólyagosodás vagy lepattogzás. A sűrű CVD-szerkezet is segít ebben. A felhasználók gyakran többszörösen hosszabb élettartamot tapasztalnak, mint a bevonat nélküli grafit esetében, ami kevesebb állásidőt jelent a kamra tisztítása és az alkatrészcsere miatt.

Hol találod őket jellemzően?

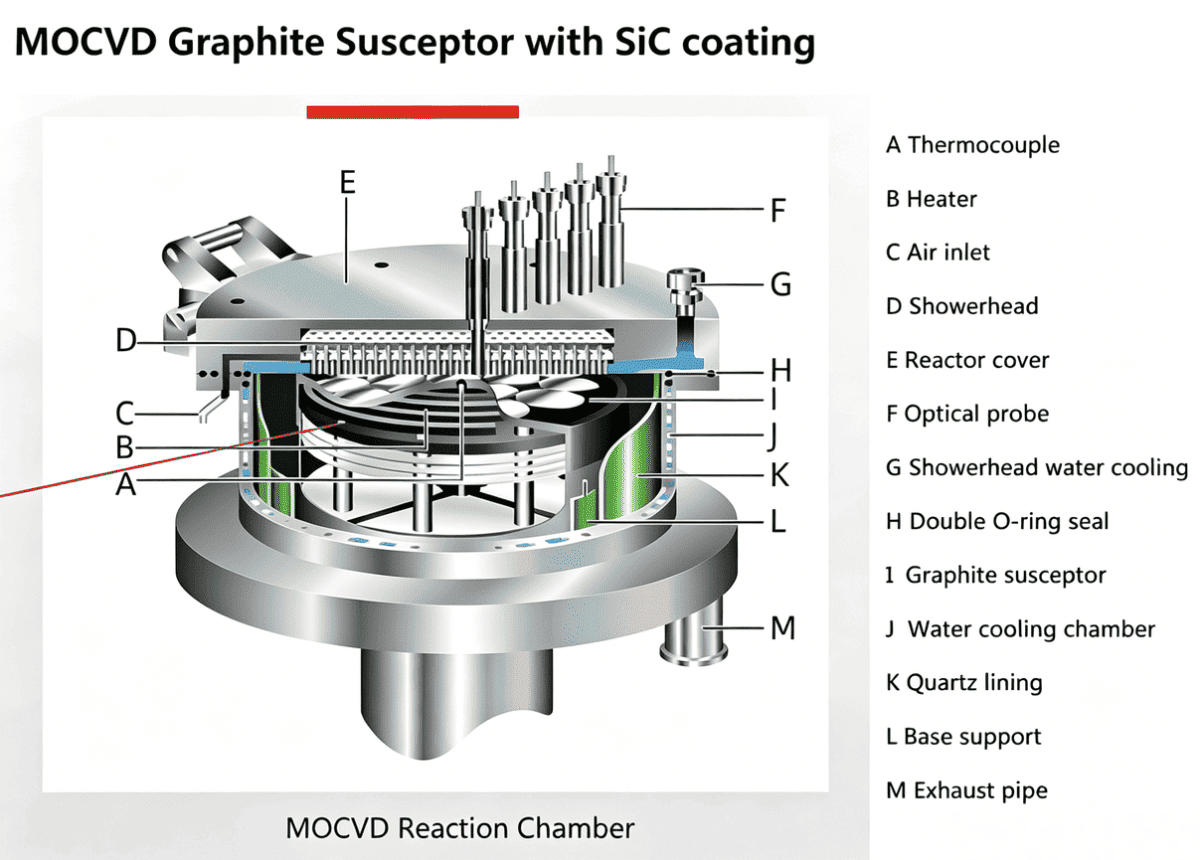

GaN MOCVD és HVPE – LED-ek, tápegységek, RF chipek, mikro-LED-ek. A folyamathőmérsékletek 1000 °C és 1100 °C között vannak, ami pontosan az optimális tartomány ehhez az anyagrendszerhez.

GaAs MOCVD – VCSEL-ek, optikai kommunikációs lézerek, infravörös érzékelők, rádiófrekvenciás alkatrészek. Hasonló hőigény, kissé eltérő kémiai összetétel, ugyanaz az igény a tiszta, stabil töltéshordozóra.

Általános magas hőmérsékletű félvezető szerszámozás – az epitaxiális reaktorokon túl, ostyahordozó-egységekben és termikus zóna alkatrészekben is előfordulnak, ahol a tisztaság és a hőstabilitás számít.

Hogyan tartjuk fenn az állandó minőséget

Lehet a legjobb grafit és a legjobb bevonatkémia, de ha a folyamat nincs megfelelően beállítva, az alkatrész nem fog működni. A grafitminőségeket a hővezető képesség, a sűrűség és a hosszú távú méretstabilitás alapján választjuk ki. Ezután a CVD-lépést minden egyes tervhez igazítjuk – ez különösen fontos a nagy átmérőjű szuszceptorok vagy a bonyolult geometriájú anyagok esetében. A cél az egyenletes lefedettség és az erős tapadás, vékony foltok vagy gyenge élek nélkül.

Minden tétel számos ellenőrzőponton megy keresztül: a bevonat vastagsága, a felületi érdesség, a kritikus méretek, a tisztaság és a bevonat általános integritása. Ez nem elbűvölő, de ez az, ami alacsonyan tartja a részecskeszámot, és lehetővé teszi a folyamat reprodukálását kellemetlen meglepetések nélkül.

Miért érdemes SiC bevonatot választani a csupasz grafit helyett?

Egyszerűen fogalmazva: a csupasz grafitot megeszik. A SiC-bevonatú grafitot nem. Pontosabban, a következőket kapjuk:

● Sokkal jobb ellenállás a korrozív gázokkal szemben

● Sokkal kevesebb részecske keletkezik az idő múlásával

● Hosszabb hasznos élettartam csere előtt

● Stabilabb folyamatfeltételek

● Magasabb és következetesebb ostyahozamok

Ez a kombináció az, ami logikus – a grafit szállítja a hőt, a SiC pedig a kémiai behatásokat. Az összetett félvezetők epitaxiájában ez nem véletlenül vált az elsődleges megoldássá.

Testreszabás

Szinte soha nem gyártjuk kétszer ugyanazt az alkatrészt. A legtöbb, amit kiszállítunk, a megrendelő rajza alapján készül, vagy egy adott reaktormodellhez van hangolva. A következőket tudjuk módosítani:

● Ostya mérete és zseb elrendezése

● A zsebek száma és elrendezése

● Furatminták és átmenő furatok

● Teljes vastagság

● Felületkezelési követelmények

A prototípusok és a gyártási mennyiségek egyaránt megfelelőek – együttműködünk Önnel, akár néhány tesztalkatrészre, akár folyamatos szállításra van szüksége.

Gyakran Ismételt Kérdések

Pontosan mit csinál egy SiC bevonatú szuszceptor?

Epitaxiális növekedés során megtartja a lapkákat, egyenletesen osztja el a hőt a lapka felületén, és a SiC réteget használja a grafit korrozív folyamatgázoktól való védelmére.

Miért nem használnak egyszerűen bevonat nélküli grafitot?

A bevonat nélküli grafit túl gyorsan korrodálódik olyan gázokban, mint a forró ammónia és a hidrogén. Ez részecskéket hoz létre, lerövidíti az alkatrészek élettartamát és rontja a hozamot. A SiC bevonat mindhárom problémát megoldja.

Ezeket különböző reaktorokhoz lehet építeni?

Abszolút. A méreteket, a zsebkiosztásokat és a furatmintákat az Ön által használt MOCVD vagy HVPE szerszámhoz igazítjuk.

Milyen folyamatokra alkalmasak?

GaN LED, teljesítmény és RF epitaxia; Micro-LED; VCSEL és GaAs epitaxia – bárhol, ahol tiszta, termikusan stabil hordozóra van szükség magas hőmérsékleten.
