PZT piezoelektromos vékonyréteg-lapkák
A Semixlab PZT piezoelektromos vékonyréteg-lapkái a csúcskategóriás MEMS eszközök alapvető funkcionális anyagát képezik. Fejlett PVD (fizikai gőzfázisú leválasztás) eljárások kihasználásával polikristályos PZT vékonyréteg-leválasztást értünk el 6 és 8 hüvelykes szabványos hordozókon, amelyeket kivételesen magas piezoelektromos állandók és kiváló egyenletesség jellemez. Az atomi méretű síkfelülettel és a precíz kristályorientáció-szabályozással termékeink jelentősen növelik az elektromechanikus átalakítás hatékonyságát, miközben biztosítják a gyártási minőségű konzisztenciát és a magas hozamokat. Tökéletesen alkalmasak a legmodernebb MEMS alkalmazásokhoz – beleértve az akusztikus átalakítókat, a precíziós mikropumpákat és az RF kommunikációt –, lehetővé téve ügyfeleink számára, hogy zökkenőmentesen áthidalják a laboratóriumi K+F és a nagyméretű tömegtermelés közötti szakadékot.
Leírás

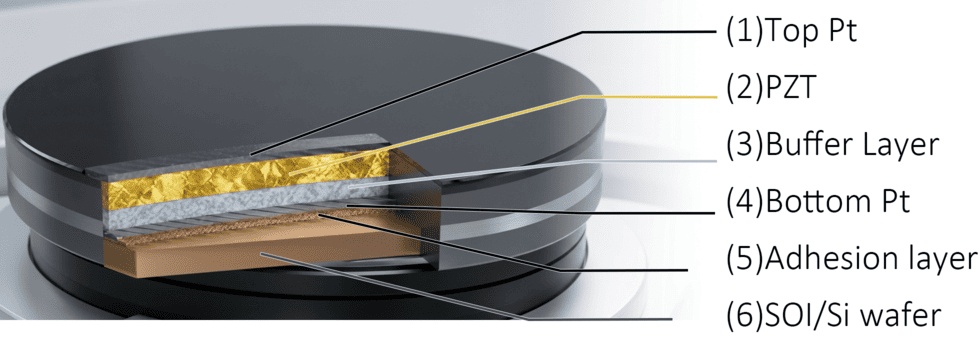

Tipikus verem
A mainstream MEMS gyártáshoz tervezett, szabványos, magas szinten validált kötegstruktúrákat kínálunk, amelyek biztosítják a félvezető-feldolgozó sorokkal való zökkenőmentes integrációt.
| réteg | Alapfunkció | Műszaki jellemzők |
| Felső elektróda | Jelátvitel | Magas vezetőképesség és kiváló folyamatstabilitás nemesfém felhasználásával. |
| Piezoelektromos réteg | Energia átalakítás | Nagy sűrűségű, erősen (100) orientált PZT vékonyréteg nagy hajtóerővel. |
| Pufferréteg | Kristályos orientáció | Optimalizált határfelületi energia; elnyomja az elemek diffúzióját; fokozza a ferroelektromos fáradási ellenállást. |
| Alsó elektróda | Nagy megbízhatóságú alap | Prémium nemesfém elektróda, amely hosszú távú elektromos stabilitást biztosít. |
| Tapadóréteg | Kötés és csatlakozás | Javítja az elektróda és az aljzat közötti mechanikai tapadást. |
| Hordozóanyag (Si/SOI) | Strukturális támogatás | Teljesen kompatibilis a 8 hüvelykes szabványos szilícium (Si) vagy SOI platformokkal. |
Testreszabás és öntödei szolgáltatások
Testreszabott megoldások nagy teljesítményű piezoelektromos alkalmazásokhoz
Szolgáltatásaink
● Egyedi vékonyrétegek: Speciális filmtípusok és precíziós vastagságállítás.
● OEM Öntöde: Kiváló minőségű növekedés az ügyfél által szállított ostyákon.
● SOI integráció: Speciális leválasztás fejlett RF/MEMS rendszerekhez.
SPECIFIKÁCIÓK
| Vizsgált paraméter | Leírás |
| Ostya mérete | 6 hüvelykes / 8 hüvelykes |
| Legmagasabb Si ellenállás | > 5,000 Ω`cm |
| Adalékanyag és vastagság | Testreszabható terv szerint |
| BOX réteg | Különböző vastagságú anyagok támogatása |
Alkalmazási területek
8 hüvelykes PZT piezoelektromos lapkáinkat úgy terveztük, hogy megfeleljenek a különféle iparágak nagy pontosságú igényeinek, és a hatékony elektromechanikus átalakítás sarokkövévé váljanak:
● Akusztikai és kommunikációs innováció: Ideális piezoelektromos mikromegmunkált ultrahangos átalakítókhoz (pMUT) és akusztikus MEMS-ekhez (pl. nagy teljesítményű hangszórókhoz és mikrofonokhoz). Kiváló érzékenységükkel és fáziskonzisztenciájukkal waferjeink tisztább hangzást és nagy pontosságú ultrahangos képalkotást tesznek lehetővé. Ezenkívül a magas Q-tényező tökéletesen illeszkedik az RF MEMS szűrőkhöz az 5G/6G jelfeldolgozáshoz.
● Precíziós fluidika és nanoaktuáció: A tintasugaras nyomtatófejek és a precíziós folyadékvezérlés esetében a magas piezoelektromos együtthatók biztosítják a nagyfrekvenciás stabilitást és a csepptérfogat állandóságát. Az orvosi/esztétikai mikropumpák és porlasztás során a kiváló fáradási ellenállás garantálja a precíz áramlásszabályozást a hosszú távú működés során.
● Ipari és orvosi megbízhatóság: A mikroméretű mozgásrögzítéstől a nagy energiájú ultrahangos porlasztásig PZT-megoldásaink stabil teljesítményt biztosítanak, segítve ügyfeleinket a hagyományos elektromágneses meghajtók méret- és hatékonysági korlátainak leküzdésében.
Versenyelőny
Kiváló elektromechanikus konverziós hatékonyság
A fejlett textúra-orientáció szabályozási technológián alapuló vékonyréteg rendkívül magas effektív piezoelektromos együtthatóval (e31,f) rendelkezik. A MEMS aktuátorok központi áramforrásaként nagyfrekvenciás, nagy elmozdulású deformációs kimenetet tesz lehetővé rendkívül alacsony meghajtófeszültségek mellett.
Tömegtermelési minőségű folyamat egységessége
Az atomi szintű filmképződés-szabályozó technológia biztosítja, hogy a 8 hüvelykes, teljes wafer vékonyrétegek vastagságának egyenletessége elérje az iparági referenciaszintet. A nanométer alatti felületi érdesség tökéletesen megfelel a precíziós akusztikai és optikai mikrostruktúrák feldolgozási követelményeinek.
Szigorú minőség és megbízhatóság
Az ultra-alacsony hibasűrűség és a kiváló részecskeszabályozás jelentősen javítja a mintázási hozamot a későbbi mikro-nano gyártás során. Az optimalizált többrétegű rétegszerkezet és a dedikált pufferréteg-kialakítás hatékonyan elnyomja a ferroelektromos kifáradást, biztosítva az eszközök hosszú távú stabilitását összetett működési körülmények között.
