Élgyűrűk plazmamarókhoz

Ha valaha is hangoltál már plazmamaratót az él-középpont egyenletességére, akkor tudod, hogy a lapka élénél kezdődnek a dolgok. A plazma sűrűsége hajlamos lecsökkenni vagy kiugróan megemelkedni a periféria közelében, a burkolat görbülete megváltozik, és az ionok a lapka helyett a kamra falának kezdenek ütközni. Itt jön képbe a peremgyűrű – ez nem csak egy mechanikus távtartó; az elektromos és kémiai környezet aktív része.

A Semixlabnél három anyagcsaládból készítünk élgyűrűket: ultranagy tisztaságú szilíciumból, teljes sűrűségű szilárd szilícium-karbidból és CVD SiC bevonatú grafitból. Mindegyik típusnak megvan a saját optimális pontja, de mindegyiknek egy közös célja van – a plazma bezárása, a részecskék alacsonyan tartása és a marási sebesség egyenletes tartása a teljes wafer felületén. Gyűrűinket logikai áramkörökben, memóriákban, tápegységekben, MEMS-ekben, összetett félvezetőkben és még fejlett csomagológyártósorokban is használják.

Miért érdemel több figyelmet az Edge Ring?

Egy tipikus plazmakamrában a lapka egy elektrosztatikus befogón helyezkedik el, és a peremgyűrű veszi körül. Maratás közben az ionok a lapka felé gyorsulnak – de a szélén az elektromos mező eltorzulhat, ami az ionok szögeloszlásának eltolódását okozhatja. Jól megtervezett gyűrű nélkül a következőket tapasztalhatja:

● Gyorsabb maratás a szélek közelében (vagy lassabb, a kémiától függően)

● Nem egyenletes kritikus méretek a szerszámon

● Több részecske válik le a védelem nélküli kamrafelületekről

● A kamra impedanciájának ingadozása, ami megzavarja az illesztési hálózatot

Egy jó élgyűrű mindezt enyhíti. Formálja a plazma határát, megvédi az alatta lévő tokmányt és bélést az ionbombázástól, és segít ugyanazt az eredményt elérni az 1. számú lapkától az 1000. számú lapkáig.

Mi különbözteti meg az élgyűrűinket?

Nem csak megmunkálunk és kiszállítunk egy gyűrűt. Gondolunk arra is, hogyan viselkedik valós gyártási körülmények között – nagy sűrűségű plazmában, váltakozó gázokban (SF₆, C₄F₈, Cl₂, BCl₃) és olyan hőciklusokban, amelyek szobahőmérsékletről másodpercek alatt több száz fokra ingadozhatnak.

● Anyagtisztaság – Szilíciumunk > 99.999% (5N), és a SiC minőségeinket is ugyanilyen mértékben szabályozzuk. A nyomelemek szintjét 1 ppm alatt tartjuk, így a nagy érzékenységű rétegeken nem jelentkezik váratlan szennyeződés.

● Plazmaállóság – A szilárd SiC és CVD bevonatú alkatrészek könnyen ellenállnak az agresszív fluor- és klóralapú recepteknek, az erózió sebessége jellemzően egy nagyságrenddel alacsonyabb, mint a csupasz kvarc vagy alumínium-oxid esetében.

● Méretpontosság – Az átmérő és a vastagság tekintetében ±0.02 mm-es tűréshatárokat tartunk fenn, a gyűrű síkfelülete pedig jobb, mint 10 µm. Ez biztosítja a szoros illeszkedést Lam, TEL vagy AMAT kamrákban gázszivárgás nélkül.

● Felületkezelés – A megmunkálás után a felületeket tükörsima felületre polírozzuk (Ra < 0.4 µm), hogy minimalizáljuk a részecskék tapadásának és leválásának lehetőségét.

● Hősokk-állóság – Mind a szilárd SiC, mind a bevonatos grafit repedésmentesen bírja a gyors hőmérséklet-emelkedéseket a megfelelő hőtágulási együtthatónak és a nagy törési szívósságnak köszönhetően.

Három anyagválasztás – Melyik illik az Ön folyamatához?

Mindhárom elérhető egyedi átmérőben, vastagságban és belső/külső profillal – csak küldje el nekünk a rajzát.

Hol találod a gyűrűinket a gyárban?

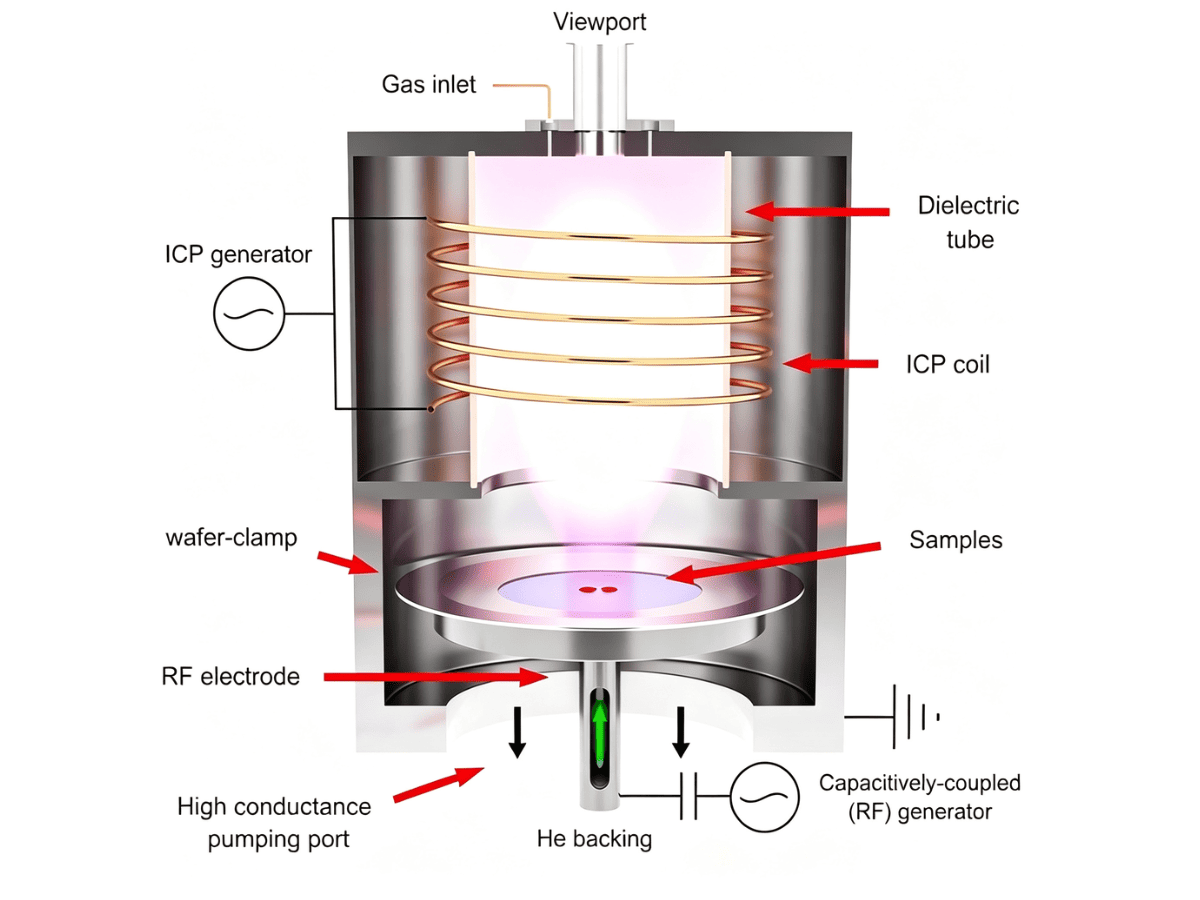

● ICP maratók (induktív csatolású plazma) – mind downstream, mind direkt plazma kivitelben

● CCP maratók (kapacitívan csatolt) – különösen dielektromos rétegekhez, például SiO₂-hez és SiN-hez

● Mélyreaktív ionmaratás (DRIE) TSV és MEMS technológiákhoz

● Összetett félvezető maratás – GaAs, InP, GaN – ahol a tisztaság és az erózióvédelem kritikus fontosságú

● Fejlett csomagolás – pl. wafer szintű kivezetés és RDL folyamatok, amelyek tiszta, egyenletes plazmavágást igényelnek

Gyártási folyamat – a nyersanyagtól a tisztatéri csomagolásig

● Anyagkiválasztás – Bejövő tisztaság-, szemcseméret- (SiC esetén) és sűrűség-ellenőrzés.

● Előformázó megmunkálás – Durva esztergálás és marás közel hálószerű alakra.

● Precíziós köszörülés – Gyémántkorongos köszörülés a végső geometria és síkfelület eléréséhez.

● Polírozás – Mechanikai vagy kémiai-mechanikai polírozás a kívánt felületi érdesség eléréséhez.

● CVD bevonat (ha alkalmazható) – Bevonatos grafit esetén 100–200 µm vastagságú, szabályozott sztöchiometriájú SiC réteget választunk le.

● Végső ellenőrzés – koordináta-mérőgép a méretek, profilométer az érdesség és optikai mikroszkópia a hibák ellenőrzéséhez.

● Ultrahangos tisztítás – Eltávolítja a maradék részecskéket, majd 100-as osztályú tisztatérben szárítja.

● Vákuumcsomagolás – Dupla zacskós szállítás.

Minőségbiztosítás – Mindent ellenőrizünk

Minden tétel szigorú engedélyezési ellenőrzőlistán esik át:

● Anyagtisztasági tanúsítvány (GDMS vagy ICPMS)

● Méretezési jelentés a működés szempontjából kritikus mérésekkel

● Felületi érdességprofil

● Bevonat vastagsága és tapadás (bevonatos modellek esetén) – reprezentatív mintákon karcvizsgálatot és SEM keresztmetszetet alkalmazunk

● Nagy intenzitású fény alatti vizuális ellenőrzés repedések, gödrök vagy zárványok szempontjából

● Részecskeszámlálás tisztítás után – folyékony részecskeszámlálókat használunk a < 0.1 részecske/cm² > 0.1 µm érték biztosítása érdekében

Ügyfeleink gyakori kérdései

1. kérdés: Milyen gyakran kell cserélnem az élgyűrűt?

V: Ez a recepttől és a teljesítményszinttől függ. Erős fluorkarbon maratás esetén a szilárd SiC gyűrűk 3-6 hónapig bírják folyamatos működés mellett; a szilíciumgyűrűket 1-2 havonta cserélni kell. Javasoljuk, hogy kövesse nyomon az élmarási egyenletességet – ha > 5%-os eltolódást lát, itt az ideje ellenőrizni a gyűrűt.

2. kérdés: Használhatok bevonatos grafitgyűrűt nagy sűrűségű ICP maratóban?

V: Igen, de csak akkor, ha a bevonat teljesen sűrű és elég vastag (> 150 µm-et ajánlunk). Nagyon agresszív körülmények között inkább szilárd SiC-t javasolnánk – de sok 200 mm-es dielektromos maró esetében a bevonatos grafit jól működik és olcsóbb is.

3. kérdés: Kínálnak különböző belső ferde szögű gyűrűket?

V: Természetesen. A belső él profilja befolyásolja a plazmaköpeny csatlakozását. Megmunkálhatunk egyenes, letört vagy lekerekített élt – bármit is szeretne a folyamatmérnöke.

4. kérdés: Mi a helyzet az elektrosztatikus tokmány kompatibilitásával?

V: A gyűrűinket úgy terveztük, hogy szabályozott résszel (jellemzően 0.2–0.5 mm) üljenek a tokmány vállán, hogy elkerüljük az ívképződést. Az alsó felület síkságát és a hátoldal érdességét a tokmány befogási követelményeinek megfelelően tudjuk beállítani.

5. kérdés: Biztosítanak mintagyűrűket a minősítéshez?

V: Igen. Gyakran szállítunk kis tételben (2–5 darab) a szerszámon történő teszteléshez. Amint megerősítette a teljesítményt, a gyártási mennyiséghez igazítjuk.

Miért térnek vissza a gyártómérnökök a Semixlabhoz?

Nem egy hatalmas katalógusbeszállító vagyunk – egy szaküzlet vagyunk, amely a folyamatkritikus fogyóeszközökre összpontosít. Csapatunkban korábbi maratási folyamatmérnökök is dolgoznak, akik tudják, hogy az élsebesség változása hogyan hat a hozamra. Gyorsan reagálunk az árajánlatkérésekre, versenyképes átfutási időket kínálunk (általában 2-3 hét a standard méretek esetén), és nem spórolunk a tisztaság terén. Akár egy új kamraterv egyszeri prototípusára van szüksége, akár egy 24/7-es gyártósorhoz folyamatos havi ellátásra, ennek megfelelően tudunk méretezni.
